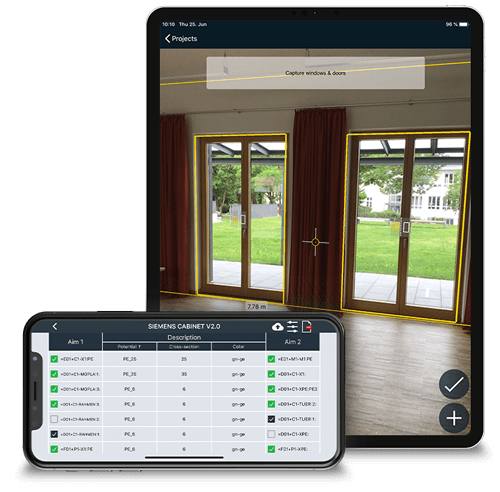

Modułowe oprogramowanie WSCAD wspiera inżynierię wieloma funkcjami ułatwiającymi stworzenie znormalizowanej dokumentacji. Twoi klienci używają tych dokumentów w formie inteligentnych plików PDF jako neutralnego formatu wymiany. Nowoczesna technologia 3D i rozszerzona rzeczywistość (w skrócie AR) umożliwiają interaktywną pracę przy budowie szaf sterowniczych i automatyce budynkowej.
Za pomocą aplikacji Building AR możemy skanować pomieszczenia i tworzyć plany pięter. Utworzone w ten sposób podkłady budowlane ułatwią planowanie instalacji elektrycznej. Technicy serwisowi mogą używać aplikacji Cabinet AR do skanowania poszczególnych elementów szafy sterowniczej i natychmiastowego otrzymywania informacji o komponencie i jego położeniu na planach elektrycznych.
WSCAD Cabinet AR App
Dzięki aplikacji WSCAD Cabinet AR można przeglądać informacje na temat planów i komponentów szafy sterowniczej za pomocą smartfona lub tabletu. Dokumentacja jest dostępna w całości i zgodnie z normami w postaci inteligentnych plików PDF z linkami. Nie jest wymagana specjalna przeglądarka. Technik na miejscu może użyć aplikacji do natychmiastowego przejścia z szafy sterowniczej do innych planów w pliku PDF.
Za pomocą kamery urządzenia mobilnego skanuje się kody QR WSCAD dołączone do komponentów. Aplikacja WSCAD Cabinet AR rozpoznaje wybrany komponent, wyświetla go na schemacie i pokazuje wszystkie dane techniczne i komentarze. Personel serwisowy ma natychmiastowy dostęp do wszystkich informacji bez konieczności długiego przeszukiwania dokumentacji. Korzystając z funkcji etykiet oprogramowania WSCAD, można szybko i łatwo wygenerować te kody QR.
Technik na miejscu może użyć aplikacji do natychmiastowego odnotowania zmian i komentarzy w pliku PDF (redlining). Te notatki korygujące są dodawane do schematu, a po wyeksportowaniu do pamięci masowej w chmurze są dostępne dla wszystkich uczestników w celu dalszej edycji w oprogramowaniu WSCAD.
Ponadto na liście okablowania szafy sterowniczej można zaznaczyć połączenia (przewody), które zostały już podłączone w szafie sterowniczej. Daje to przejrzysty przegląd połączeń, których wciąż brakuje.
Funkcje aplikacji Cabinet AR w skrócie:
- Wyświetlanie informacji o komponentach
(Identyfikator referencyjny, tekst funkcyjny, numer artykułu, producent) - Pokazanie modelu 3D
- Wywołanie arkusza danych
- Otwieranie strony schematu
- Dodawanie komentarzy w schemacie PDF
- Wywołanie informacji o okablowaniu szafy sterowniczej
(Cel 1, Cel 2, potencjał, przekrój przewodu, kod koloru przewodu) - Zaznaczanie połączeń przewodowych
- Zapisanie zmian w chmurze
W tym miejscu dowiesz się więcej o planowaniu szaf sterowniczych za pomocą aplikacji Cabinet AR.
Aplikacja Cabinet AR jest kompatybilna z WSCAD ELECTRIX lub nowszym. Można ją pobrać bezpłatnie na smartfony i tablety z Apple App Store* (system operacyjny iOS) oraz z Google Play* (system operacyjny Android).

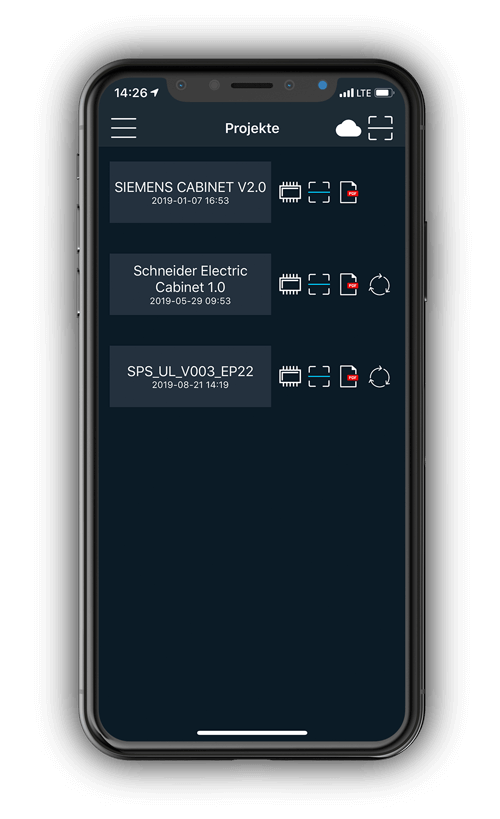

Wszystkie projekty pod ręką na jednym urządzeniu
Oszczędność miejsca i zasobów dzięki cyfrowym schematom przejrzyście zorganizowanym na urządzeniu mobilnym (iOS lub Android). Eliminuje to potrzebę korzystania z papierowych schematów, a zmiany są natychmiast dostępne dla wszystkich uczestników. Notatki i zmiany nie są tracone, co pozwala uniknąć błędów podczas konserwacji.
Pobieranie informacji o komponentach

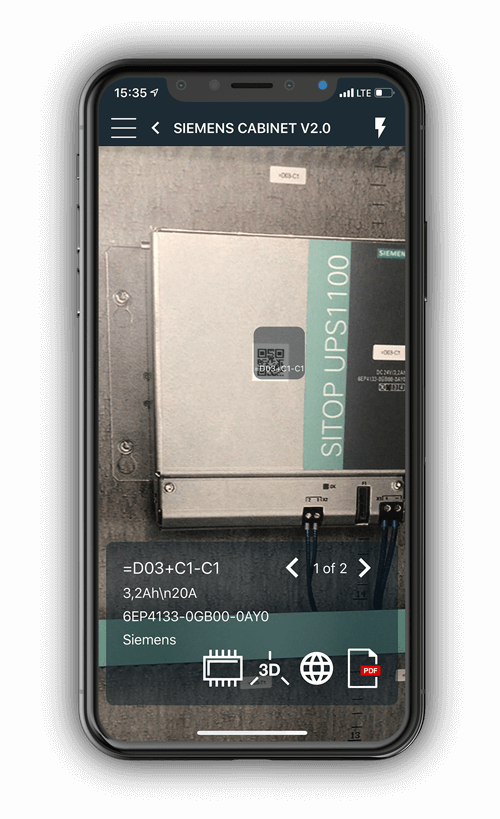

Po przechwyceniu kodu QR WSCAD za pomocą kamery w trybie "Skanuj" w aplikacji Cabinet AR, w dolnej części ekranu pojawią się dostępne informacje o komponencie (np. oznaczenie referencyjne, tekst funkcji, numer elementu, producent, połączenia).
Przycisk "3D" wyświetla widok 3D wybranego elementu, który można obracać o 360°, a także powiększać i pomniejszać.
Po przechwyceniu kodu QR WSCAD za pomocą kamery w trybie "Skanuj" w aplikacji Cabinet AR, w dolnej części ekranu pojawią się dostępne informacje o komponencie (np. oznaczenie referencyjne, tekst funkcji, numer elementu, producent, połączenia).
Przycisk "3D" wyświetla widok 3D wybranego elementu, który można obracać o 360°, a także powiększać i pomniejszać.

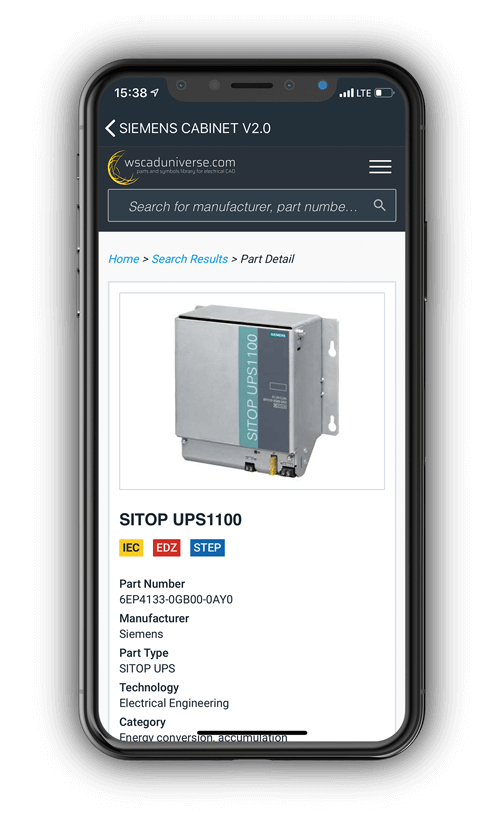

Za pomocą przycisku "Dokumentacja" można uzyskać dalsze informacje o komponencie bezpośrednio na stronie internetowej producenta lub w bazie danych artykułów WSCAD wscaduniverse.com.

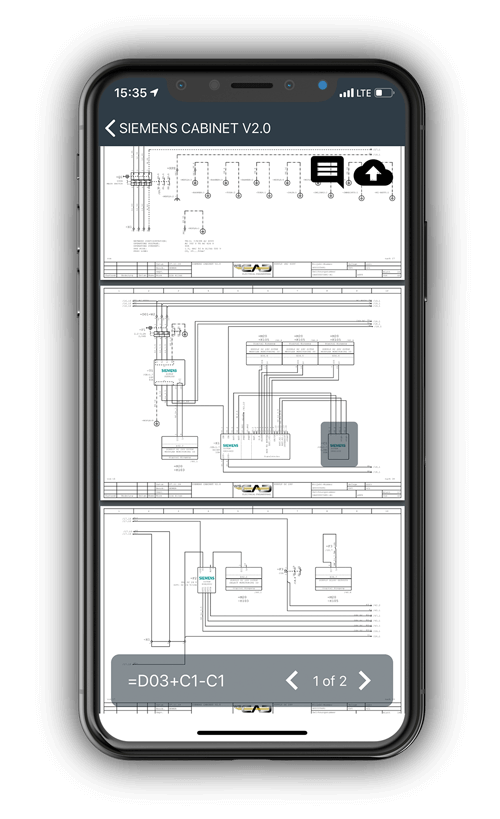

Pokaż element na schemacie
Przełączaj między przedstawieniem komponentów na schemacie a układem szafy sterowniczej. Użyj niebieskich punktów , aby wybrać komponent i wyświetlić informacje o nim.
Ikona komentarza (ikona dymka ) w informacjach o komponencie umożliwia dodawanie notatek do komponentów.
Za pomocą przycisku "Dokumentacja" można wyświetlić dodatkowe informacje w postaci karty danych, a za pomocą przycisku "3D" - komponent w 3D.
Wstawianie poprawek z przekreśleniem na schematach
Zmiany i komentarze można wprowadzać bezpośrednio na schematach na miejscu. Dzięki temu nie jest już konieczne noszenie ze sobą dokumentów papierowych. Zmiany można przesłać elektronicznie (np. e-mailem) do dalszego przetwarzania.

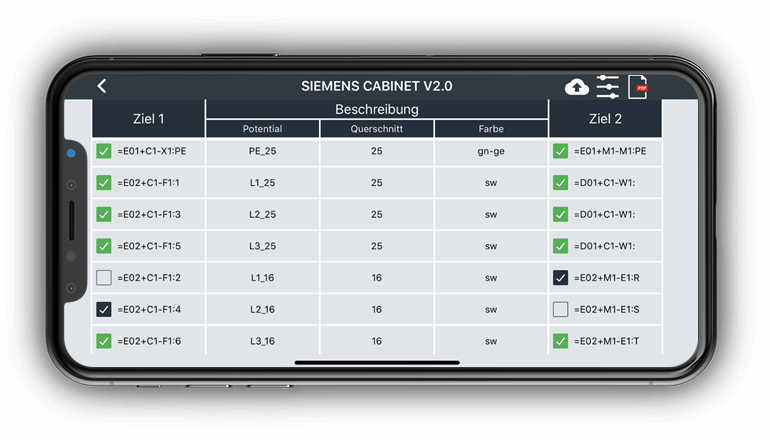

Edycja informacji o okablowaniu
Lista okablowania przejrzyście pokazuje wszystkie informacje o połączeniach między komponentami. Ponadto na liście można "zaznaczyć" połączenie (przewody), które zostało właśnie podłączone na obiekcie w szafie sterowniczej, a tym samym oznaczyć je jako wykonane. Każda linia reprezentuje pojedyncze połączenie (przewód).
Wyszukiwanie komponentów
Dzięki nowej funkcji wyszukiwania (ikona lupy ) elementy na schematach można znaleźć po nazwie urządzenia lub opisie funkcji.
Dodatkowe informacje o komponentach
Za pomocą przycisku "Dokumentacja" można uzyskać dalsze informacje o elemencie bezpośrednio na stronie producenta lub w bazie danych artykułów WSCAD wscaduniverse.com.
WSCAD Building AR App
Dzięki aplikacji WSCAD Building AR możesz użyć swojego urządzenia mobilnego (tabletu lub smartfona) do stworzenia planu budynku, a następnie zaimportować go do programu WSCAD jako tło. Aby to zrobić, po prostu zeskanuj pomieszczenia w budynku kamerą swojego urządzenia mobilnego i połącz pomieszczenia i piętra w plan w formacie DXF lub PDF.
Aplikacja Building AR jest kompatybilna z WSCAD SUITE X lub nowszym. Można ją pobrać bezpłatnie na smartfony i tablety z Apple App Store* (system operacyjny iOS) oraz z Google Play* (system operacyjny Android).
Funkcje aplikacji Building AR w skrócie:
- Tworzenie / otwieranie projektów
- Skanowanie pomieszczeń
- Dodawanie okien i drzwi
- Wyświetlanie planu
- Eksport planu
- Importowanie planu do programu WSCAD
Przechwyć przestrzeń
Po utworzeniu nowego projektu w aplikacji użyj kamery urządzenia mobilnego, aby zdefiniować wszystkie punkty narożne na podłodze pokoju, a także jeden punkt narożny na suficie. Dzięki temu zarejestrujesz powierzchnię i wysokość pomieszczenia.
Przechwyć przestrzeń
Po utworzeniu nowego projektu w aplikacji użyj kamery urządzenia mobilnego, aby zdefiniować wszystkie punkty narożne na podłodze pokoju, a także jeden punkt narożny na suficie. Dzięki temu zarejestrujesz powierzchnię i wysokość pomieszczenia.
Dodaj okna i drzwi
Możesz także przeciągnąć ramki na okna oraz drzwi pokoju i dodać je do planu.
Na koniec przypisz numer oraz opcjonalnie nazwę i typ pokoju.
Teraz można wprowadzić dodatkowe pokoje i połączyć je w jedno piętro.
Dodaj okna i drzwi
Możesz także przeciągnąć ramki na okna oraz drzwi pokoju i dodać je do planu.
Na koniec przypisz numer oraz opcjonalnie nazwę i typ pokoju.
Teraz można wprowadzić dodatkowe pokoje i połączyć je w jedno piętro.
Edytuj plan
Dla każdego piętra możesz wyświetlić plan wraz z pomieszczeniami, które zawiera.
Za pomocą symbolu scalania możesz połączyć kilka pomieszczeń w jedno, a za pomocą symbolu obrotu obrócić cały plan.
Dla każdego piętra możesz wyświetlić plan wraz z pomieszczeniami, które zawiera.
Za pomocą symbolu scalania możesz połączyć kilka pomieszczeń w jedno, a za pomocą symbolu obrotu obrócić cały plan.
Jeśli zaznaczysz pomieszczenie, zostanie ono wyświetlone poniżej planu wraz z wymiarami. W tym miejscu możesz przesuwać i obracać pomieszczenie.
Edytuj plan
Dla każdego piętra możesz wyświetlić plan wraz z pomieszczeniami, które zawiera.
Za pomocą symbolu scalania możesz połączyć kilka pomieszczeń w jedno, a za pomocą symbolu obrotu obrócić cały plan.
Jeśli zaznaczysz pomieszczenie, zostanie ono wyświetlone poniżej planu wraz z wymiarami. W tym miejscu możesz przesuwać i obracać pomieszczenie.
